掛車大梁

    掛車是一種用于運輸各種貨物的常見運輸工具，掛車通過與牽引車的拖鉤相連，實現靈活移動，并可根據運輸需求定制為平板、廂式或低平底掛車，廣泛應用于物流、建筑和農業等行業。    而掛車大梁作為掛車的骨架，起著承載和連接各部件的重要作用，其強度和剛性直接決定了運輸過程中的安全性和穩定性�，F(xiàn)代掛車大梁通常采用高強度熱軋鋼帶制造，具有優異的抗拉和疲勞性能，能在重載和復雜工況下保證結構完整性。

    因此，在設計和制造過程中嚴格遵循相關標準，是確保掛車整體可靠性與安全性的關鍵保障。

    泛柯鑒定機構聯系電話：400-836-8802

案件背景

    申請方王先生于2021年初購買了被申請方某汽車制造公司生產的掛車。2022年初左右，王先生發現掛車二橋與三橋之間，橫梁與大梁焊接部位出現開裂情況，此后先后進行了3次維修，維修工作均由被申請方合作的服務站完成。

    2024年初，王先生又發現一橋與二橋之間的大梁出現裂紋。雙方就掛車車軸間橫梁與大梁連接處的開裂原因產生爭議，協商無果后，王先生將某汽車制造公司訴至某人民法院。    法院為審理該案件，委托泛柯鑒定機構對案涉掛車大梁組成部分發生斷裂的原因進行鑒定。

勘驗分析

    鑒定專家組在接到委托后，首先對所有提交的資料進行了嚴格審查，包括產品合格證、維修記錄、設計圖紙、材質檢驗報告等。并在指定日期組織各方代表進行現場勘驗。

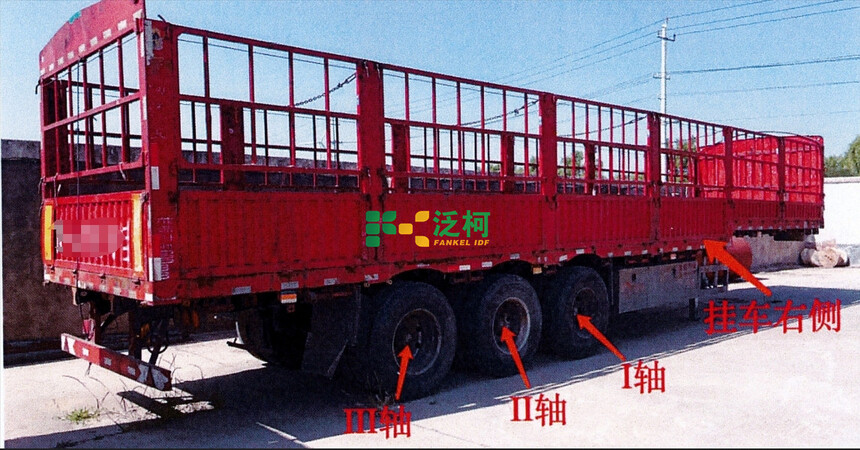

    在現場勘驗階段，專家組詳細記錄了大梁在掛車三軸區段內的裂紋分布、裂紋形狀、以及補焊痕跡等細節。鑒定專家發現掛車大梁上存在多處裂紋，主要集中在三軸組上方區段，且均為與橫梁A、B的兩端焊接連接處。

    具體裂紋位置包括I軸與II軸之間的左大梁上存在貫穿下翼緣板并延伸至大梁腹板中間的裂紋，以及補焊痕跡；

    右大梁上同樣位置存在圓弧形裂紋，未見補焊痕跡，但有補焊受熱產生的表面噴涂起翹脫落痕跡和銹蝕痕跡；

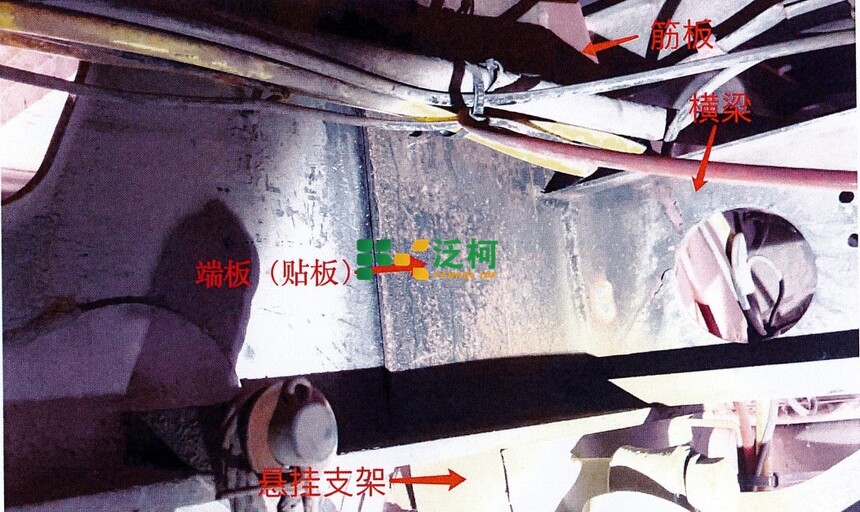

    II軸與III軸之間的懸掛支架上方，左右大梁之間焊接的橫梁B也存在補焊痕跡，因應力集中出現疲勞破壞現象。

    現場勘驗還對掛車整體的結構設計進行了全面核查。專家組指出，掛車整體結構呈梯形，前端采用居中球銷牽引，致使車輛在運行過程中容易因路面不平及載荷分布不均而產生左右擺動現象。特別是在承載負荷較大、三軸組區域內，大梁腹板與橫梁之間的T型焊接接頭在長期作用下存在局部疲勞問題。

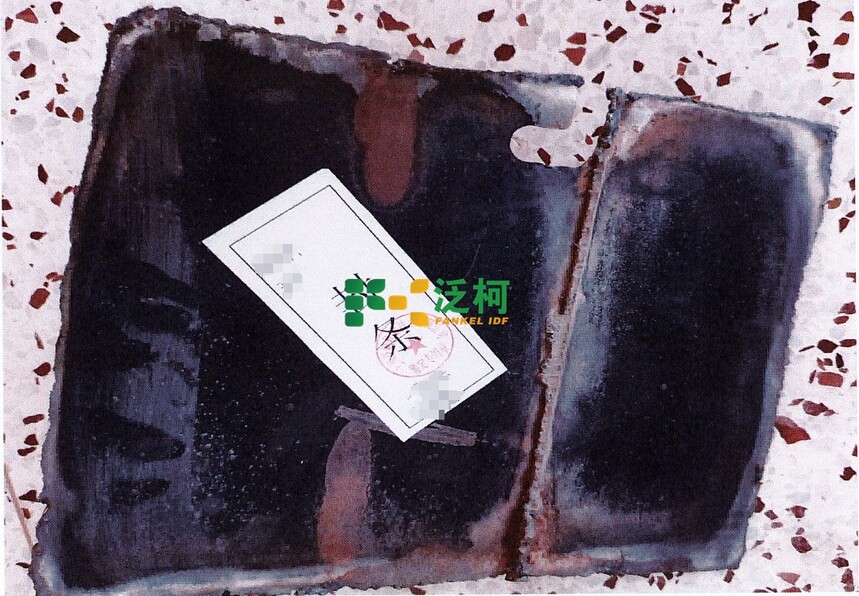

    專家組對案涉部位的取樣和封樣過程均得到爭議雙方的認可，并通過現場結構對照圖對比橫梁端頭與大梁腹板接縫處的裂紋。

    結合現場取得的樣品和相關檢測數據，專家組對焊接部位的化學成分、晶粒度、以及非金屬夾雜物進行了綜合分析，并依據《高強度汽車大梁用熱軋鋼帶》的相關標準進行了比對驗證。通過對現場查驗、資料補充、取樣檢測及所有數據綜合處理，專家組最終確認了大梁裂紋（斷裂）產生的關鍵因素。

    專業技術和科學嚴謹?shù)姆治龇椒ㄊ沟脤＜医M能夠準確定位裂紋形成的位置和原因，確保每一步檢測和論證都有據可依、結論可信。

鑒定意見

    基于現狀調查、樣品檢驗檢測結果以及已獲得的有限證據與信息，專家組鑒定意見如下:    案涉掛車左右大梁在三軸組上方區段內產生裂紋(破裂)的原因是大梁與橫梁的連接結構設計不合理合并結構強度設計不夠。

    法院采納了鑒定意見，支持了申請人合理訴訟請求。

擴展知識

    焊接熱影響區與疲勞壽命：在高強度結構中，焊接接頭往往是結構薄弱的環節。焊接過程中產生的熱影響區常會引起材料組織變化，降低局部韌性，加速疲勞破壞。適當?shù)暮附庸に噮��?shù)控制和設計優化可以有效提升結構壽命。

    結構設計合理性與應力分布問題：車輛整體結構設計需考慮載荷分布和運行過程中的動態載荷傳遞。合理的設計不僅能滿足靜載要求，更要充分考慮車輛在復雜道路條件下如何分散應力，防止局部應力集中。結構設計中采用的加固補焊技術，雖然在短時間內增強了局部剛度，但若設計思路不合理，長期使用仍可能引發疲勞裂紋。

    材料選擇與標準控制：高強度大梁通常選用經過嚴格檢測的熱軋鋼材料，并根據行業標準（如 Q/AG023-2017）進行生產。即使材料性能達到標準，但不合理的結構銜接設計也會導致在實際應用中出現難以預測的安全隱患。
